Шкафы управления котлами (ШУК): Проектирование, функционирование и эксплуатация

1. Роль ШУК в современной теплоэнергетике

Шкаф управления котлом (ШУК) является неотъемлемым элементом современной котельной установки, выполняющим функции «мозгового центра» и «нервной системы» теплогенератора. В условиях постоянного роста требований к энергоэффективности, безопасности и экологичности, переход от ручного или примитивного релейного управления к автоматизированным системам на базе ШУК стал основным вектором развития.

2. Назначение, задачи и классификация ШУК

2.1. Основное назначение

Ключевая миссия ШУК — обеспечение безопасной, надежной и экономичной работы котельного агрегата в автоматическом режиме с минимальным участием оперативного персонала с соблюдением требований нормативной документации.

Современные подходы включают внедрение интеллектуальных решений, повышающих эффективность и ресурс энергосбережения, обеспечивая бесперебойную подачу тепла потребителям даже в экстремальных погодных условиях.

Основная проблема заключается в том, что многие объекты инфраструктуры требуют модернизации устаревшего оборудования, не соответствующего современным требованиям надежности и энергоэффективности. Именно поэтому создание новых технологий и методов управления является приоритетом для теплоэнергетического комплекса.

Основные задачи, решаемые шкафом управления:

1. Безопасность: Безусловное выполнение требований федеральных норм и правил в области промышленной безопасности. Это включает в себя непрерывный мониторинг критических параметров и немедленный останов котла (блокировку) при выходе за допустимые пределы.
2. Автоматическое управление: Запуск, останов и работа котла по заданному алгоритму.
3. Автоматическое регулирование: Поддержание ключевых технологических параметров (температуры теплоносителя, соотношение топливо-воздух и разрежения в топке и т. д.) в оптимальном диапазоне, снижение выбросов.
4. Защита оборудования: Предотвращение аварийных ситуаций, связанных с перегревом, повышения давления или не корректной работы оборудования и исполнительных механизмов (двигателей, насосов) в аварийных режимах (перегрузка, короткое замыкание).
5. Контроль потребления энергии — оптимальный расход электроэнергии и топлива.
6. Визуализация и сигнализация: Предоставление оператору наглядной информации о текущем состоянии котла и исполнительных механизмов, а также немедленное оповещение об аварийных ситуациях.

2.2. Классификация ШУК

Шкафы управления можно классифицировать по нескольким признакам:

• По типу котла:
  1. Для газовых и жидкотопливных котлов (управление горелками).
  2. Для твердотопливных котлов (управление механизмами топливоподачи и горения).
  3. Для электрических котлов (управление ТЭНами).
• По виду теплоносителя:
  1. Для управления водогрейными котлами.
  2. Для управления паровыми котлами.
• По уровню автоматизации (базе управления):
  1. Релейно-контактные схемы: Простые системы, реализующие базовые защиты и блокировки. Применяются на объектах малой мощности, где не требуется сложное регулирование.
  2. На базе программируемых реле (смарт-реле): Решения для малых и средних котлов, позволяющие реализовать несложные алгоритмы регулирования и управления.
  3. На базе программируемых логических контроллеров (ПЛК): Наиболее распространенный и гибкий вариант. Позволяет реализовывать сложные PID-алгоритмы регулирования, каскадное управление, погодное регулирование, архивирование данных и интеграцию в верхнеуровневые системы SCADA.
• По архитектуре интеграции:
  • автономные шкафы управления одним котлом;
  • централизованные системы управления котельной* (АСУ ТП), где ШУК является подсистемой.

3. Конструкция и компоновка шкафа управления котлами

Конструктивные особенности шкафов управления (ШУК) определяют их надежность и долговечность. ШУК представляет собой металлический шкаф, как правило, навесного или напольного исполнения, внутри которого размещается силовое и управляющее оборудование.

3.1. Корпус

Корпус шкафа должен соответствовать условиям эксплуатации в котельном зале.

• Корпус: Изготавливается из листового металла толщиной не менее 1,5 мм, покрыт порошковой краской для защиты от коррозии.
• Степень защиты: В соответствии с ГОСТ 14254, для котельных обычно применяется степень защиты не ниже IP54, а чаще IP55, что обеспечивает защиту от пыли и водяных струй с любого направления.
• Климатическое исполнение: Как правило, УХЛ4 по ГОСТ 15150 — для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями (температура от +1°C до +40°C, относительная влажность не более 85% при +20°C).
• Система вентиляции: принудительное охлаждение компонентов шкафа предотвращает перегрев и продлевает срок службы электроники.
• Исполнение: Навесное (для малых и средних мощностей) или напольное (для крупных систем с большим количеством оборудования).
• Дверца: На дверце шкафа располагаются органы управления (кнопки, переключатели) и индикации (лампы, HMI-панель оператора), обеспечивающие оперативный контроль.

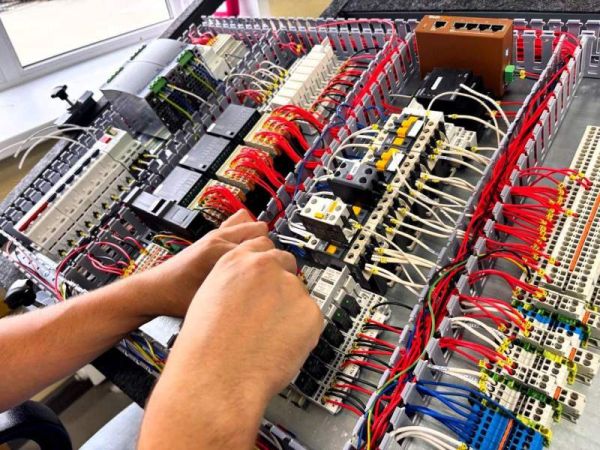

3.2. Внутренняя компоновка

Внутреннее пространство шкафа логически разделяется на силовую часть и цепи управления.

1. Монтажная панель: На ней жестко крепятся основные компоненты: ПЛК, модули ввода-вывода, автоматические выключатели, контакторы, реле, блоки питания.
2. DIN-рейки: Используются для установки модульного оборудования (автоматов, клемм).
3. Кабельные каналы (короба): Применяются для аккуратной и безопасной прокладки внутренних цепей, разделяя силовые кабели (380/220 В) и слаботочные сигнальные цепи (24 В, 4-20 мА) во избежание электромагнитных наводок.
4. Шины (PE и N): Обязательное наличие главных заземляющих шин (PE) и нулевых рабочих шин (N).

4. Ключевые компоненты ШУК

Состав ШУК варьируется в зависимости от его сложности, но базовый набор компонентов включает следующие группы.

4.1. Силовая часть (Цепи ~380/220 В)

• Вводной автоматический выключатель: Обеспечивает общее включение/отключение питания шкафа и защиту от короткого замыкания (КЗ) и перегрузки на вводе.
• Контакторы (Магнитные пускатели): Коммутируют силовые цепи исполнительных механизмов — электродвигателей дымососов, дутьевых вентиляторов, насосов, приводов шурующей планки или колосниковой решетки.
• Автоматические выключатели защиты двигателей: Специализированные автоматы с комбинированным расцепителем (тепловым и электромагнитным) для защиты каждого электродвигателя от КЗ и, что важно, от перегрузки.
• Преобразователи частоты (ПЧ): (Опционально, но крайне рекомендуется). Устанавливаются для плавного управления скоростью вращения тягодутьевых механизмов (ТДМ) — дымососа и дутьевого вентилятора. Это позволяет не только плавно запускать мощные двигатели, но и точно регулировать технологические параметры (разрежение, давление воздуха).

4.2. Цепи управления (Цепи ~24 В / ~220 В)

• Программируемый логический контроллер (ПЛК): «Мозг» системы. Это промышленный компьютер, выполняющий заложенную в него программу (алгоритм) управления. Контроллер опрашивает датчики и на основе полученных данных выдает команды на исполнительные механизмы.
• Модули ввода-вывода: (Часто интегрированы в ПЛК или выполнены в виде отдельных блоков).
  • Дискретные входы (DI): Получают сигналы типа «сухой контакт» (реле давления, реле уровня, реле температуры, положения, кнопки, сигналы обратной связи от приборов).
  • Аналоговые входы (AI): Получают измерительные сигналы (0-20/4-20 мА, 0-10 В, термосопротивление, термопары) от датчиков температуры, давления, разрежения.
  • Дискретные выходы (DO): Подают команды (обычно 24 В) на катушки реле или контакторов.
  • Аналоговые выходы (AO): Выдают управляющий сигнал (0-20/4-20 мА, 0-10 В) на исполнительные механизмы, например, на преобразователь частоты для регулирования оборотов или на клапан для плавного регулирования.
• Блок питания (БП): Преобразует сетевое напряжение ~220 В в безопасное низкое напряжение =24 В для питания ПЛК, датчиков и цепей управления.
• Блоки бесперебойного питания (UPS, ИБП): Защита оборудования от повреждений при перепадах напряжения, коротком замыкании, помехах в сети. Сохранение работоспособности оборудования на протяжении определенного времени.
• Промежуточные реле: Используются для гальванической развязки и усиления «слабых» сигналов с выходов ПЛК, достаточных для включения мощных катушек контакторов.
• Клеммные блоки: Обеспечивают надежное и структурированное подключение всех внешних кабелей — от датчиков (КИПиА) и исполнительных механизмов.

4.3. Органы управления и индикации

• Панель оператора (HMI): (Опционально). Сенсорный или кнопочный дисплей, отображающий мнемосхему котельной, текущие параметры, уставки и журнал аварий.
• Кнопки: «Пуск», «Стоп», «Аварийный стоп» (грибовидная, с фиксацией).
• Переключатели режимов: «Ручной/Автоматический» для каждого исполнительного механизма.
• Сигнальные лампы: «Сеть», «Работа», «Авария» (общая), «Авария» (по каждому механизму).
• Звуковая сигнализация: Сирена или зуммер для привлечения внимания при аварии.

5. Принципы работы и функции автоматизации

Рассмотрим функционал ШУК на примере твердотопливного котла с механизированной топкой (например, шурующей планкой).

5.1 Основные функции

• контроль разрежения в топке;
• контроль давления первичного воздуха;
• контроль давления воды на входе в котел;
• контроль давления воды на выходе из котла;
• контроль температуры воды на входе в котел;
• контроль температуры на выходе из котла;
• контроль температуры уходящих газов;
• контроль расхода теплоносителя через котел;
• технический учёт теплопроизводительности котла;
• уровень топлива в бункере котла (в зависимости от конструктива котла);
• релейная защита котлоагрегата по температуре и давлению (по требованию заказчика);
• дистанционный пуск всех электродвигателей котлоагрегата;
• частотное управление всеми электродвигателем котлоагрегата;
• ручное и автоматическое управление всеми электродвигателями котлоагрегата;
• ручной и полуавтоматический режим работы котла;
• автоматический режим работы котла как минимум на четырех условных нагрузках;
• индикация работы электродвигателей;
• автоматическая остановка котлоагрегата в случаях возникновений аварийных ситуаций.

5.2. Контур технологических защит (Блокировок)

Это высший приоритет работы ШУК. В соответствии с требованиями СП 89.13330.2016 Свод правил. Котельные установки. Актуализированная редакция СНиП II-35-76 и заводской документации, ШУК обязан немедленно прекратить подачу топлива, остановить ТДМ, выдать информирующий сигнал об аварийном останове (в зависимости от уровня автоматизации это может быть световой и звуковой сигналы на шкафу ШУК, передача сигнала в диспетчерскую) при возникновении следующих аварийных ситуаций:

• Повышение температуры воды на выходе из котла выше допустимого значения (срабатывание релейной защиты, если предусмотрено, или по сигналу датчика).
• Понижение или повышение давления воды на выходе из котла.
• Понижение расхода теплоносителя через котел (если установлен датчик расхода).
• Падение разрежения в топке (опасность выброса пламени в котельную).
• Повышение температуры уходящих газов.
• Повышение температуры в топливном бункере (опасность возгорания).
• Срабатывание защит электродвигателей ТДМ или топливоподачи.

5.3. Автоматическое управление исполнительными механизмами

ШУК управляет всеми механизмами котлоагрегата в ручном (наладочном) и автоматическом режимах.

Управление тягодутьевыми машинами (ТДМ):

• Ручной режим: Прямой пуск/останов (или задание % оборотов с ПЧ) дымососа и вентилятора.
• Автоматический режим: Включение ТДМ по программе (сначала дымосос, затем вентилятор) и передача управления в контур автоматического регулирования.

Управление топливоподачей (Шурующая планка / Колосниковая решетка):

• Ручной режим: Пуск/останов привода.
• Автоматический режим: Работа по циклограмме (например, «Работа» / «Пауза») в зависимости от команды ПЛК, основанной на температуре теплоносителя.

Управление насосами: (Если входит в зону ответственности ШУК) Управление сетевыми или рециркуляционными насосами.

5.4. Автоматическое регулирование (PID-регулирование)

Это основной «интеллектуальный» функционал ПЛК.

1. Регулирование температуры теплоносителя:

• Задача: Поддержание заданной температуры воды на выходе из котла (уставки).
• Принцип: ПЛК сравнивает фактическую температуру (с датчика) с уставкой.
• Воздействие: На основе рассогласования (ошибки), ПЛК по PID-закону изменяет интенсивность горения. Для твердотопливного котла это, как правило, изменение режима работы топливоподачи (изменение длительности циклов "Работа"/"Пауза" шурующей планки).

2. Регулирование разрежения в топке:

• Задача: Поддержание стабильного небольшого разрежения в топке (например, −20...-50 Па).
• Принцип: ПЛК получает сигнал с датчика разрежения.
• Воздействие: По PID-закону ПЛК выдает аналоговый сигнал (4-20 мА) на преобразователь частоты дымососа, увеличивая или уменьшая его обороты.

3. Регулирование давления (напора) дутьевого воздуха:

• Задача: Поддержание оптимального давления воздуха для горения (в общем коллекторе или по зонам, если конструкция топки это позволяет).
• Принцип: ПЛК получает сигнал с датчика(ов) давления воздуха.
• Воздействие: По PID-закону ПЛК управляет преобразователем частоты дутьевого вентилятора.

6. Эксплуатация и техническое обслуживание

6.1. Ввод в эксплуатацию

1. Монтаж: Установка шкафа, подключение силовых кабелей, кабелей от датчиков и исполнительных механизмов строго в соответствии со схемой подключений (внешних проводок).
2. Проверка: Обязательная проверка правильности монтажа, затяжки всех клеммных соединений.
3. Проверка изоляции: Проведение замера сопротивления изоляции цепей мегаомметром (согласно ПУЭ, не менее 0,5 МОм, в документации указано не менее 1 МОм), при этом ПЛК и другие электронные компоненты должны быть отключены во избежание их повреждения.
4. Наладка: Первое включение, проверка работы в ручном режиме, настройка уставок защит, настройка PID-регуляторов (подбор коэффициентов) для достижения стабильной работы котла.

6.2. Техническое обслуживание (ТО)

К обслуживанию ШУК допускается персонал, имеющий группу по электробезопасности не ниже III, изучивший паспорт и руководство по эксплуатации.

• Ежедневное ТО: Внешний осмотр, проверка отсутствия нехарактерного шума, запаха, проверка работы индикации.
• Периодическое ТО (например, 1 раз в 6 месяцев):
  • Отключение питания.
  • Очистка шкафа от пыли.
  • Протяжка всех винтовых клеммных соединений (согласно ГОСТ 10434, это критически важно для предотвращения перегрева контактов).
  • Проверка срабатывания защит (имитация аварийных ситуаций).

7. Тенденции и развитие систем управления

Современные ШУК развиваются в сторону большей «интеллектуализации» и интеграции:

1. Диспетчеризация: Интеграция ШУК в общую систему SCADA котельной или предприятия по промышленным протоколам (Modbus RTU/TCP, OPC).
2. Удаленный мониторинг: Добавление модулей GSM/GPRS или Ethernet для передачи данных о работе и авариях на удаленный пульт диспетчера или на смартфон ответственного лица.
3. Повышение энергоэффективности: Применение более сложных алгоритмов, например, погодозависимого регулирования (изменение уставки температуры котла в зависимости от температуры наружного воздуха).
4. Предиктивная диагностика: Анализ времени наработки двигателей, количества срабатываний контакторов для прогнозирования необходимости ТО.

8. Заключение

Шкаф управления котлом — это сложное и ответственное электротехническое изделие, являющееся залогом безопасности и эффективности котельной установки. Его правильный подбор, проектирование, качественная сборка с соблюдением всех ГОСТ и ПУЭ, а также грамотная наладка и эксплуатация позволяют не только выполнять нормативные требования, но и добиваться значительной экономии топлива и ресурсов, минимизируя при этом «человеческий фактор» и риски возникновения аварийных ситуаций.
