Автоматизация и диспетчеризация системы водоснабжения пгт. Крапивинский и пгт. Зеленогорский от водозабора пгт. Зеленогорский в Кемеровской области
В процессе работы реализовано устройство системы автоматизированного управления системой водоснабжения пгт. Крапивинский и пгт. Зеленогорский, Кемеровской области от трех насосных станций с устройством центрального диспетчерского пункта с возможностью дистанционного управления технологическим оборудованием и контролем за основными параметрами насосных станций.
Система водоснабжения состоит из водозаборных сооружений пгт. Зеленогорский, включающих 17 подземных скважин, РЧВ, насосной 1-го подъема с шестью насосами, насосно-фильтровальной станции 2-го подъема с РЧВ и тремя группами насосов по два насоса в каждой группе (одна группа насосов работает на пгт. Зеленогорский и две группы работают на две линии водоводов протяженностью порядка 10 км на пгт. Крапивинский) и насосно-фильтровальной станции 3-го подъема в пгт. Крапивинский с тремя насосами на кольцевую сеть пгт. Крапивинский.
В ходе работ по данному объекту мы выполнили:
- сборку и поставку трех шкафов управления и диспетчеризации на каждую насосную станцию на базе программируемого логического контроллера WAGO;
- монтаж системы автоматизации;
- монтаж системы диспетчеризации;
- подготовка и настройка SCADA проекта;
- подготовка автоматизированного рабочего места (APM) оператора;
- проведение пуско-наладочных работ системы автоматизации.
Каждый шкаф диспетчеризации обеспечивает:
- контроль уровней в резервуарах чистой воды (РВЧ);
- контроль и состояние работы насосов;
- получение данных с приборов учета чистой воды;
- контроль срабатывания датчиков намокания.
Шкаф диспетчеризации на насосной станции первого подъема также обеспечивает автоматическое поддержание уровня в РЧВ за счет включения /отключения скважинных насосов.
Автоматизированное рабочее место (АРМ) выполнено в “клиент-серверной ” SCADA системе “ с возможностью подключения одновременно до четырех клиентов. SCADA-система осуществляет опрос, архивирование данных, c возможностью выведения архивов во внешнюю базу данных.

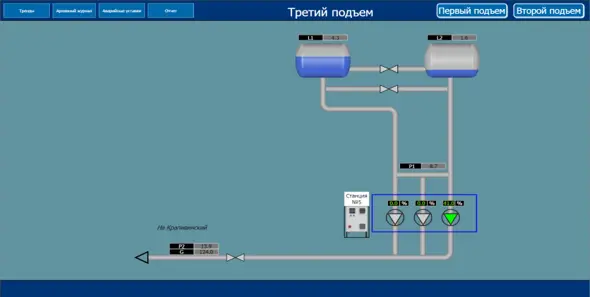

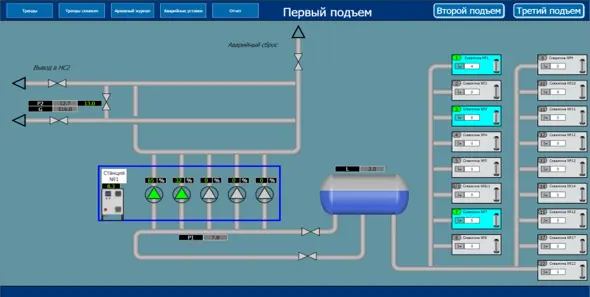

Визуализация и контроль над технологическим процессом осуществляться на трех мониторах персонального компьютера оператора в насосной станции второго подъема.
Выполнение данных работ позволило обеспечить контроль и управление технологическим процессом без постоянного присутствия обслуживающего персонала на насосных станциях №1 и №3, повысить надежность водоснабжения пгт. Крапивинский и пгт. Зеленогорский.
