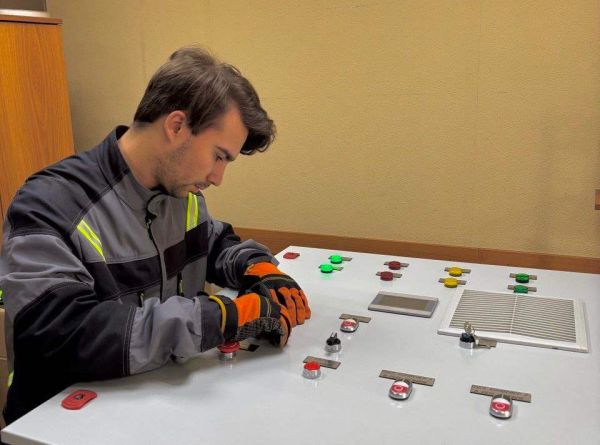

Шкафы управления насосами: Основные технические решения

1. Назначение, актуальность и эволюция решений

Актуальность разработки и применения современных ШУН диктуется тремя основными факторами:

1. Надежность: Бесперебойная работа инженерных систем являются критически важными процессами, сбой в которых ведет к серьезным экономическим и социальным последствиям.
2. Энергоэффективность: В структуре затрат, например, на водоснабжение, доля электроэнергии достигает 40-60%. Прямой пуск насосов и дроссельное регулирование — недопустимо расточительные методы в XXI веке.
3. Безопасность: Работа с высокими напряжениями, а также эксплуатация оборудования во взрывоопасных средах (например, на КНС или в промышленности) требуют неукоснительного соблюдения нормативных документов.

Эволюция решений прошла впечатляющий путь. От простых механических управляющих устройств ручных рубильников и простейших пускателей, где вся «автоматизация» сводилась к кнопкам «Пуск/Стоп» и тепловому реле, мы перешли к электромеханическим схемам на базе реле и контакторов. Сегодняшний стандарт — это микропроцессорные системы на базе программируемых реле (PLR) или полноценных программируемых логических контроллеров (ПЛК), которые не только управляют насосами, но и являются интеллектуальными узлами в общей системе АСУ ТП или облачной IoT-платформе.

Технические решения, применяемые в современных шкафах управления, охватывает весь спектр задач: от центробежных насосов в ЖКХ до винтовых и погружных в промышленности и водоснабжения и водоотведения.

2. Классификация шкафов по типу управления

В основе любого шкафа лежит логическое устройство, определяющее его возможности. По этому принципу можно выделить три основных класса ШУН.

2.1. Механические и электромеханические (релейно-контакторные)

Это «классическая» школа. Логика работы шкафа реализуется не программно, а аппаратно — за счет физических соединений катушек реле, контакторов, реле времени и т. д.

• Логика: Жестко задана схемой. Например, «включить насос 1, если замкнулся контакт поплавка 2, и выключить, когда разомкнулся поплавок 1».
• Применение: Простые задачи, например, управление одним дренажным насосом. Уровень автоматизации — ручной или полупрофессиональный.
• Плюсы: Высокая ремонтопригодность, устойчивость к электромагнитным помехам, относительная дешевизна для простейших задач.
• Минусы: Громоздкость, низкая гибкость (изменение логики требует переделки всей схемы), отсутствие диагностики и связи, высокий износ контактов.

2.2. Микропроцессорные (на базе программируемых реле — PLR)

Это переходный этап, который часто относят к «полупрофессиональному» уровню. Логика реализуется в специализированном компактном устройстве (например, ОВЕН ПР, Агава, Uzola).

• Логика: Гибкая, программируется в простых средах. Позволяет реализовать несложные алгоритмы: каскадное управление, ротацию, работу по таймерам.
• Применение: Небольшие насосные станции (1-3 насоса), системы полива, дренажные КНС, где требуется базовая автоматизация, но ПЛК избыточен.
• Плюсы: Компактность, гибкость (логику легко изменить с ноутбука), наличие базовых интерфейсов (иногда RS-485).
• Минусы: Ограниченный объем программы, малое количество входов/выходов, слабые диагностические и коммуникационные возможности.

2.3. Микропроцессорные (на базе ПЛК)

Это «полноавтоматический» уровень и де-факто стандарт для любой серьезной задачи (источники теплоснабжения, насосные станции водоснабжения и водоотведения, промышленные стоки и т. д.)

• Логика: Реализуется на базе программируемого логического контроллера (ПЛК). Ограничена только фантазией инженера и мощностью контроллера.
• Применение: Любые системы, требующие высокой надежности, гибкости и интеграции. Управление каскадами из 2-8 насосов, сложные ПИД-регуляторы для поддержания давления, интеграция с АСУ ТП, сложные алгоритмы защиты.
• Плюсы: Масштабируемость, высочайшая гибкость, мощная диагностика, поддержка всех промышленных протоколов (Modbus, Profinet, Ethernet/IP), возможность реализации сложнейших алгоритмов энергосбережения.
• Минусы: Высокая стоимость (оборудования и инжиниринга), требовательность к квалификации персонала.

3. Основные компоненты ШУН

Современный ШУН — это модульная система, состоящая из следующих ключевых блоков:

• Вводно-распределительный блок: Вводные автоматические выключатели (для защиты от КЗ), блок АВР (Автоматический Ввод Резерва), реле контроля фаз (защита от пропадания, перекоса, неправильного чередования фаз — критично для 3-фазных двигателей).
• Блок АВР (ATS): Краеугольный камень надежности. Применяется на объектах 1-й и 2-й категорий (согласно ПУЭ). При пропадании напряжения на основном вводе, АВР автоматически переключает питание шкафа (и, соответственно, насосов) на резервный ввод (от другой подстанции или ДГУ).
• Силовой/коммутационный блок:
• Контакторы (Пускатели): Для прямого пуска насоса от сети. Используются для насосов малой мощности или в каскадных схемах для «пиковых» насосов.
• Устройства Плавного Пуска (УПП / Soft Starters): Микропроцессорные устройства, обеспечивающие плавный разгон и останов насоса. Они не регулируют скорость в процессе работы, а лишь снижают пусковые токи и предотвращают гидравлические удары.
• Преобразователи Частоты (ПЧ / VFD): «Мозг» и «кошелек» современного ШУН. Позволяют плавно регулировать скорость вращения вала насоса, тем самым точно дозируя его производительность и давление. Это ключевой элемент энергосбережения.
• Блок управления и логики: ПЛК, программируемое реле или блок релейной автоматики.
• Блок питания: Обеспечивает питание цепей управления (обычно ~220В для релейных схем и =24В для ПЛК и датчиков).
• Панель оператора (HMI): От простых кнопок «Ручной/Авто» и сигнальных ламп до сенсорных панелей, на которых отображается вся мнемосхема, уставки, аварии и графики.
• Датчики (Первичное оборудование): «Глаза и уши» системы.
• Для водоснабжения/теплоснабжения: Датчики давления (аналоговые 4-20 мА) или реле давления (дискретные «сухие контакты»).
• Для канализации/дренажа: Поплавковые выключатели (самый простой и надежный), кондуктометрические датчики (для чистых вод), гидростатические («колокол») или ультразвуковые/радарные датчики уровня (для сложных и агрессивных сред).

4. Типовые схемы управления (Логика работы)

Логика работы ШУН напрямую зависит от типа насосов и области применения.

Схема 1: Один насос (Прямой пуск)

• Применение: Одиночный насос.
• Логика: Ручной режим (кнопки «Пуск/Стоп») или Автоматический (например, по двум поплавкам в КНС: нижний — «Стоп», верхний — «Пуск»). Защита реализована автоматом защиты двигателя или тепловым реле.

Схема 2: Один насос (с ПЧ)

• Применение: Системы водоснабжения (ПНС), циркуляция в теплоснабжении.
• Логика: Шкаф получает сигнал от аналогового датчика давления (4-20 мА). В ПЛК или самом ПЧ реализован ПИД-регулятор. Задача — поддерживать давление в «Уставку» (например, 4.0 бара). Если разбор воды растет и давление падает, ПЧ плавно увеличивает обороты насоса. Если разбор падает (давление растет), ПЧ снижает обороты. Это дает колоссальную экономию энергии.

Схема 3: Каскадное управление (2+ насоса)

• Применение: КНС, ПНС, промышленные установки, где расход сильно меняется.
• Логика (Пример для ПНС с 3 насосами): Насос 1 (Н1) — рабочий, с ПЧ. Насосы 2 и 3 (Н2, Н3) — пиковые, с прямым пуском (или УПП).

1. Расход малый: Н1 работает на 30-50% скорости, поддерживая давление.
2. Расход растет: ПЧ разгоняет Н1 до 100%.
3. Расход все еще растет (давление падает): ПЛК запускает Н2 (прямым пуском), а Н1 (с ПЧ) сбрасывает обороты до 10-20% и снова начинает «подхватывать» пики.
4. Расход максимальный: Н1 и Н2 работают на 100%, ПЛК запускает Н3.

• Важный элемент: «Ротация» (смена) насосов. Для равномерного износа моторесурса ПЛК автоматически меняет порядок включения насосов (например, каждые 24 часа работы). Сегодня Н1 — главный, завтра — Н2, и т. д.

Схема 4: Резервирование (Рабочий / Резервный)

• Применение: Критически важные системы (согласно СП 30.13330, ПУЭ).
• Логика: Н1 — рабочий, Н2 — резервный. Н1 работает в штатном режиме. Если ПЛК фиксирует аварию Н1 (сработало тепловое реле, защита от «сухого хода», пропала фаза), он немедленно отключает Н1, выдает сигнал «Авария» диспетчеру и автоматически запускает Н2, чтобы система продолжала работать. Также включает ротацию для равномерного износа.

5. Системы защиты и диагностики

Защита — базовая функция ШУН, обеспечивающая безопасность и долговечность дорогостоящего оборудования (особенно погружных и винтовых насосов).

• Защита от перегрузки по току: Реализуется тепловым реле или (что предпочтительнее) электронным реле в автомате защиты двигателя или ПЧ. Срабатывает при заклинивании насоса или выходе из строя подшипников.
• Защита от короткого замыкания (КЗ): Обязательна. Реализуется автоматическими выключателями на вводе и на каждом насосе. (Требование ПУЭ).
• Защита от «сухого хода»: Критически важна. Насос, работающий без воды, перегревается и сгорает за минуты.
• Аппаратная: По датчикам (поплавок нижнего уровня, реле протока, реле давления).
• Программная (в ПЧ/ПЛК): Более «умная». Система анализирует cos(φ) или потребляемую мощность. Когда вода заканчивается, нагрузка на вал резко падает. ПЛК видит это и отключает насос, предотвращая аварию.
• Защита по напряжению/фазам: Реализуется реле контроля фаз (РКФ). Отключает систему при пропадании фазы, «слипании» фаз, перекосе (опасно для 3-фазных двигателей) или выходе напряжения за допустимые пределы (Umin/Umax).
• Защита во взрывоопасных средах:
• Это касается в первую очередь погружных насосов на КНС (метан) и промышленных насосов (пары ЛВЖ).
• Сам шкаф ШУН, как правило, выносится в безопасную (невзрывоопасную) зону.
• Ключевой момент: Все цепи, идущие «в зону» (например, к поплавкам или аналоговым датчикам), должны быть искробезопасными. Это достигается установкой в ШУН специальных барьеров искрозащиты, которые ограничивают ток и напряжение в цепи датчика до безопасного, не способного вызвать воспламенение, уровня.

6. Интеграция с АСУ ТП

Современный ШУН редко работает «в вакууме». Он должен сообщать о своем состоянии.

• Локальная АСУ ТП (SCADA): Это стандарт для промышленности и крупных объектов ЖКХ. ПЛК шкафа управления по промышленному интерфейсу (чаще всего Modbus RTU по RS-485, реже Modbus TCP/Ethernet) связан с верхним уровнем — компьютером диспетчера. Диспетчер видит на SCADA-системе (MasterSCADA, Simple-SCADA, WinCC и т. д.) всю мнемосхему: какие насосы в работе, какие в резерве, какие в аварии, текущее давление, уровень в резервуаре, графики расхода.
• Удаленный мониторинг: Тренд для распределенных объектов (водозаборы, КНС в полях). ШУН оснащается GSM/GPRS/LTE-модемом. ПЛК либо сам отправляет данные в облачную платформу (Web-SCADA), либо модем опрашивает ПЛК по Modbus и передает данные. Это позволяет сервисной службе с ноутбука или смартфона видеть состояние сотен насосных станций, не выезжая на объект, и получать SMS/Email-оповещения об авариях.

7. Энергоэффективность и экономические аспекты

Экономика — главный двигатель внедрения современных ШУН.

Основной экономический эффект достигается за счет использования преобразователей частоты (ПЧ).

• Проблема: Центробежные насосы (самые распространенные) имеют нелинейную зависимость (т. н. «насосные законы»). Потребляемая мощность (P) пропорциональна скорости вращения (N) в кубе ($P \sim N^3$), а напор (H) — в квадрате ($H \sim N^2$).
• Старое решение (Дросселирование): Насос всегда работает на 100% (50 Гц). Чтобы снизить давление, оператор «прикрывает задвижку». Это то же самое, что управлять скоростью автомобиля, держа газ в полу и притормаживая. Энергия впустую «сжигается» на задвижке.
• Современное решение (ПЧ): Мы не трогаем задвижку (она всегда открыта). Мы управляем скоростью насоса. ПИД-регулятор в ПЧ видит, что давление выше уставки, и снижает частоту, например, с 50 до 40 Гц (снижение скорости на 20%). Снизив скорость всего на 20%, мы экономим почти половину электроэнергии. В системах водоснабжения и теплоснабжения, где насосы работают круглосуточно, но с переменным расходом (ночью разбор воды мал), ПЧ окупаются за 6-18 месяцев только за счет экономии. Дополнительные бонусы — снижение гидравлических ударов, увеличение ресурса насоса и труб.

8. Рекомендации по выбору и эксплуатации

Для проектировщиков:

1. Не стреляйте из пушки по воробьям: Для одиночного дренажного насоса в подвале не нужен ПЛК с ПЧ. Достаточно простой релейной схемы.
2. Формируйте ТЗ четко: Укажите не только мощность (кВт), но и тип насоса (центробежный, винтовой), алгоритм (каскад, ПИД-регулятор), требования к резервированию (АВР, рабочий/резервный) и интеграции (Modbus, «сухие контакты»).
3. Учитывайте среду: Укажите требуемую степень защиты (IP54 для сухих помещений, IP65/66 для влажных/уличных) и наличие взрывоопасных зон (ГОСТ).
4. Помните о ПУЭ: Закладывайте в проект место для обслуживания шкафа (свободный доступ, освещение).

Для эксплуатационного персонала:

1. Читайте документацию: Перед тем, как «переключить в ручной», убедитесь, что вы понимаете логику работы.
2. Следите за вентиляцией: ПЧ выделяют много тепла. Забитые пылью фильтры вентиляторов в ШУН — самая частая причина перегрева и выхода ПЧ из строя.
3. Не игнорируйте «мелочи»: Лампочка «Авария» или «Перекос фаз» — это не сбой, это симптом. Нужно найти и устранить причину (проверить напряжение, протянуть контакты), а не просто сбрасывать ошибку.
4. Регулярно проверяйте защиты: Имитируйте «сухой ход» (поднимите поплавок), проверьте срабатывание тепловых реле (кнопка «Тест»). Это спасает оборудование.

9. Современные тренды и перспективы развития

Рынок ШУН не стоит на месте. Мы видим следующие четкие тенденции:

1. Децентрализация логики: Современные «интеллектуальные» ПЧ обладают встроенными ПЛК-функциями и могут сами реализовывать каскадное управление 2-3 насосами без внешнего контроллера.
2. Predictive Maintenance (Предиктивное обслуживание): ШУН перестает быть просто «исполнителем». Он становится сборщиком данных. Анализируя ток, вибрацию (с внешних датчиков), наработку, ПЛК может «предсказать» аварию: «Потребление тока Н2 выросло на 10% при той же производительности — вероятно, забился или изношен подшипник. Требуется ТО».
3. Edge Computing: Логика анализа данных переносится с удаленного сервера «в поле» — непосредственно в ПЛК шкафа. Это повышает скорость реакции и снижает зависимость от канала связи.
4. Цифровые двойники (Digital Twins): Создание полной математической модели системы «ШУН + Насос + Трубопровод», позволяющей в симуляции отработать нештатные ситуации или найти оптимальный (по энергопотреблению) режим работы.

10. Заключение

Шкаф управления насосами эволюционировал из простого коммутационного аппарата в сложный киберфизический узел, отвечающий за три кита современной инженерии: надежность (бесперебойность, резервирование, АВР), безопасность (защита персонала и оборудования, соблюдение ПУЭ и ГОСТ) и экономическую эффективность (энергосбережение за счет ПЧ, снижение OPEX за счет удаленного мониторинга).

Для инженера-проектировщика и службы эксплуатации грамотный выбор, внедрение и обслуживание ШУН является не просто технической задачей, а прямым инструментом повышения рентабельности и устойчивости предприятия или инфраструктурного объекта.
