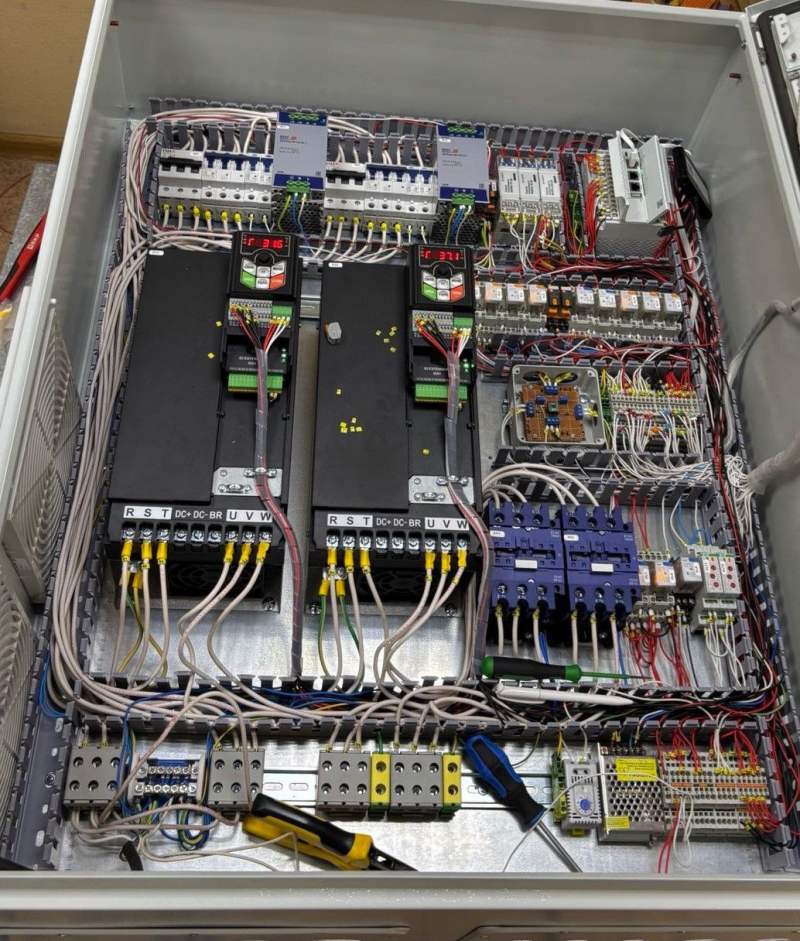

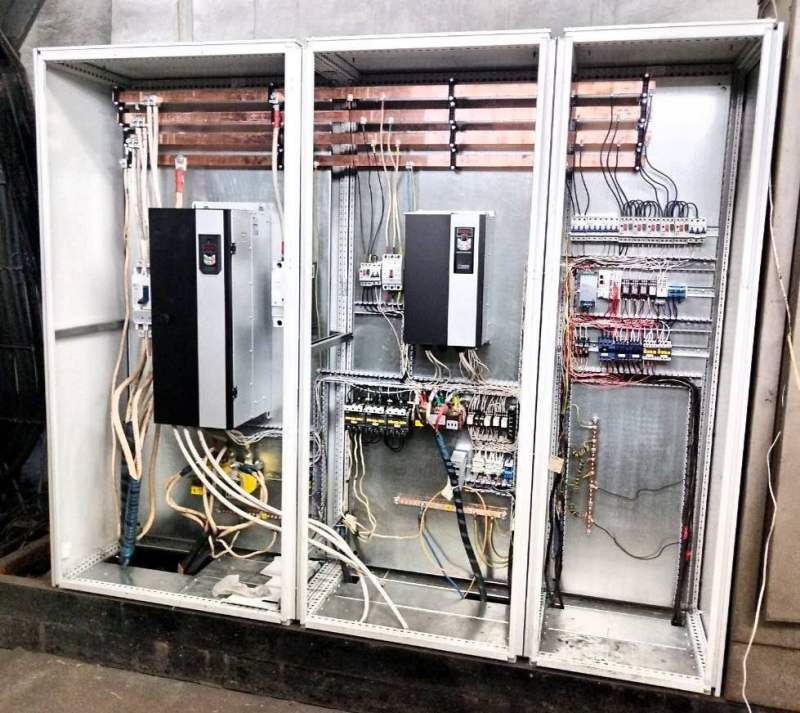

Шкаф управления насосами (ШУН) — это не просто набор электроники. Это «мозг» вашей инженерной системы, который превращает грубую силу электродвигателей в точный, экономный и безопасный технологический процесс.
В компании «ТеплоЭнергоСервис» мы проектируем решения, которые исключают человеческий фактор и гарантируют эффективную работу оборудования в системах водоснабжения, теплоэнергетики и водоотведения.
Почему рубильники — это прошлый век?
Если раньше управление сводилось к простым кнопкам «Пуск/Стоп», то современные реалии требуют внедрения программируемых логических контроллеров (ПЛК).
Установка современного ШУН решает три главные задачи:
- Экономия ресурсов: Оптимизация энергопотребления за счет частотного регулирования.
- Защита инвестиций: Предотвращение поломок дорогостоящих насосов.
- Полная автоматизация: Реализация сложных алгоритмов (ротация, резервирование) и интеграция в SCADA/АСУ ТП.
Техническая начинка: Надежность в деталях
Архитектура наших шкафов строится на проверенных компонентах, обеспечивающих отказоустойчивость и безопасность.
Что внутри?
- Силовой блок: Контакторы, устройства плавного пуска (УПП) для снижения пусковых токов и защиты двигателей от перегрузок или преобразователи частоты (ПЧ) для защиты и регулирования двигателей.
- Интеллект системы: Промышленные контроллеры (ПЛК) и панели оператора (HMI) для удобного управления и мониторинга.
- Вводно-защитная группа: Автоматические выключатели, реле контроля фаз и АВР (для систем с двумя вводами питания).
- Обратная связь: Работа с любыми датчиками (давления, уровня, поплавками), что позволяет системе мгновенно реагировать на изменения параметров.
Алгоритмы управления под любые задачи
Мы программируем логику работы ШУН индивидуально под технологию вашего объекта:
- Для простых систем: Прямой пуск одного насоса с базовой защитой.
- Для точного поддержания давления: Использование частотного преобразователя (ПЧ). Система через ПИД-регулятор сама меняет обороты двигателя, поддерживая давление строго по уставке датчика.
- Для мощных станций (Каскадное управление): Один насос регулирует параметры плавно, а остальные подключаются ступенчато при росте нагрузки.
- Для ответственных объектов (Резервирование): Автоматическая ротация основного и резервного насосов для равномерного износа и мгновенный ввод резерва при аварии.
Многоуровневая система защиты
Главная функция ШУН — не дать насосу сгореть. Наши шкафы отслеживают критические параметры и предотвращают аварии:
- Защита от «Сухого хода»: Критически важна, так как работа без воды убивает насос за минуты. Мы реализуем её как аппаратно (датчики), так и программно (анализ падения нагрузки на валу).
- Защита по току и питанию: Тепловые и электронные реле спасают двигатель при заклинивании, разрушении подшипников или перегрузке. Реле контроля фаз защищает от перекоса, скачков напряжения и обрыва фаз.
- Защита от КЗ: Селективное отключение аварийных участков автоматами.
- Безопасность во взрывоопасных зонах: Для объектов с газом или парами ЛВЖ мы применяем искробезопасные цепи с барьерами искрозащиты.
Шкафы управления от «ТЭС» — Гарантия стабильности
Мы не просто продаем оборудование, мы предлагаем инженерное решение. Выбирая ШУН от «ТеплоЭнергоСервис», вы получаете:
- Оборудование на базе качественных комплектующих.
- Гарантию долгосрочной и стабильной работы.
- Полную техническую поддержку и прозрачные алгоритмы работы.
Готовы модернизировать вашу насосную станцию? Свяжитесь с нами для расчета стоимости шкафа управления под ваши параметры.
