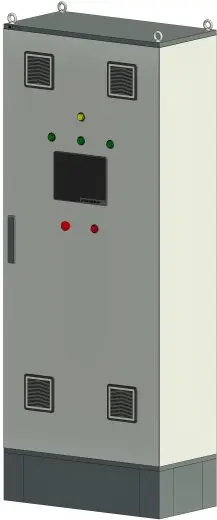

Шкафы управления насосами

Да, исполнение ХЛ (холодный климат) и УХЛ (умеренно холодный) — это базовая опция для нас. Особенности поставки на Север:

• корпуса с IP54/IP65, подогревом (термостат + два нагревателя по 100-200 Вт) для работы до −60°C;
• кабельные вводы с силиконовыми уплотнениями (не дубеют на морозе);
• аккумуляторы (ИБП) — выносим в отапливаемый отсек или используем литий-железо-фосфатные (работают до −40°C).

Нет, мы не производим контакторы, ПЛК, датчики, блоки питания. Это продукция специализированных мировых и российских брендов. Мы производим:

1. Проектирование, разработка принципиальных схем.
2. Сборку, монтаж и межблочный монтаж (жгуты проводов с лазерной маркировкой).
3. Программирование прикладного ПО (логика управления, интерфейс SCADA, протоколы обмена).
4. Комплексные испытания (включая проверку алгоритма работы, проверка гальванической развязки, термические испытания).

Не менее 10–12 лет до списания, при условии планового сервиса (замена контакторов каждые 5-7 лет, вентиляторов охлаждения каждые 3-4 года). Фактический ресурс, который мы подтверждаем актами испытаний:

• 50 000 часов наработки на отказ (MTBF) для контроллера;
• 100 000 механических включений для реле;
• корпус и клеммники неограниченны.

Шкафы спроектированы с запасом 20% по току (деградация контакторов со временем не приводит к аварии). После 12 лет возможна модернизация — замена ПЛК и панели под современные интерфейсы, а корпус и силовые цепи остаются.

Да, это наша профильная компетенция. Для паровых котлов добавляются следующие узлы:

• Аналоговый вход для датчика уровня воды (4-20 мА с гальванической развязкой) — два канала (основной + резервный).
• Алгоритм «автоматической продувки» нижнего уровня и непрерывной продувки по соли.
• Контроль давления пара с защитой от превышения (два канала — электронный и механический предохранительный клапан на отсечку горелки).
• Блок управления питательным насосом (регулирование по уровню ПИД-регулятором или частотником).
• Регистрация параметров пара (расход, давление, температура) с передачей в архив.

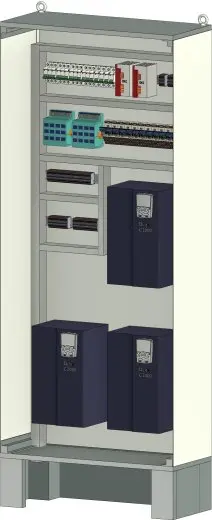

Да, для промышленных котельных это обязательная опция для экономии до 60% электроэнергии. Мы устанавливаем ПЧ напрямую в шкаф или выносим в распределительный шкаф отдельно. Преимущества нашей реализации:

• управления ПЧ по промышленному интерфейсу связи;
• все управления ПЧ осуществляется с сенсорной панели котла;
• работа с любыми фирмы ПЧ по желанию заказчика.

Да, все наши шкафы имеют шлюз для передачи данных в стандартах промышленной автоматизации:

• Modbus RTU (RS-485) и Modbus TCP/IP (Ethernet) — базово.
• Profibus DP / Profinet (опционально, с согласованием).
• OPC UA (для интеграции с высокоуровневыми системами).
• IEC 60870-5-101/104 (для объектов энергетики и РЖД).
• Возможно применения других протоколов связи, по требовании заказчика.

При проектировании мы сознательно используем общепромышленную элементную базу из дистрибьюторских складов в каждом регионе РФ:

• автоматические выключатели, контакторы, реле;
• контроллеры — российского производства или из дружеских стран (поставка 7-14 дня);
• предохранители, кнопки, лампы — стандарт НН.


Что это даёт: вы можете купить любую деталь не у нас, а в любом электротехническом магазине по артикулу. Мы выдаём спецификацию ЗИП с перекрёстными аналогами.

Избегаем «секретных» и нестандартных модулей — всё ремонтируется локально.

Да, все уставки, графики работы журнал аварий хранятся в энергонезависимой памяти FRAM или Flash-диске ПЛК бесконечно долго (не требуются батарейки). При восстановлении питания:

1. Шкаф автоматически запуститься.
2. Если котельная была в работе — запуск произойдёт по приоритетному алгоритму.
3. Доп. опция: Контроллер с автономным ИБП (встроенный аккумулятор).

Для критичных объектов (больницы, аэропорты) устанавливаем два ввода питания (основной + резервный от ДГУ) с автоматическим переключением (АВР внутри шкафа).

Для промышленных котельных недопустим демонтаж и отправка шкафа в ремонт (стоп-фактор — потеря отопления/производства). У нас трёхуровневая система сервиса:

1. Удалённая диагностика (инженер подключается по VPN/SIM к ПЛК). 70% проблем решаются в дистанционном режиме.
2. Обменный фонд (присылаем аналогичный шкаф на время ремонта вашего — работаем по договору).

Все выезжающие инженеры имеют допуски к работе с газовым оборудованием и удостоверения по электробезопасности до 1000В.

Промышленный шкаф управления котлом (ШУК) — это шкаф (или ряд шкафов) с ПЛК, частотными преобразователями, вводной защитой и панелью оператора, который управляет котлами мощностью от 300 кВт до 50 МВт (водогрейными, паровыми, теплогенераторами). В отличие от бытовых, здесь:

• 24/7 режим работы в течение многих лет без перерыва;
• подключение к АСУ ТП объекта (SCADA, MES, диспетчерская города);
• используется на: районных котельных, ТЭЦ, промышленных производствах (металлургия, пищепром, нефтехимия, теплицы), объектах ЖКХ (микрорайоны, больничные городки), аэропортах, и — везде, где требуется бесперебойное теплоснабжение масштаба «здания/города».
